Sensor Tingkat Radar





Dalam lanskap industri modern yang dinamis, pengukuran ketinggian yang akurat dan dapat diandalkan bukan hanya suatu kebutuhan tetapi juga landasan untuk kelancaran operasional. Sensor tingkat radar telah muncul sebagai solusi-yang mengubah permainan, memainkan peran penting di berbagai sektor. Perangkat ini telah menunjukkan efektivitasnya dalam berbagai situasi, termasuk kompleks kilang petrokimia yang luas, pengaturan fasilitas pengolahan makanan dan minuman yang tepat, fasilitas pengolahan air yang luas, dan unit manufaktur farmasi yang rumit. Dengan bantuan data-waktu nyata dan sangat akurat mengenai tingkat cairan atau padat dalam tangki, bejana, semen, wadah, silo, dll., perusahaan dapat meningkatkan keselamatan, menyederhanakan operasi, dan meningkatkan produktivitas secara keseluruhan.



1. Memancarkan sinar radar

Sensor level radar mentransmisikan sinar radar gelombang mikro ke objek melalui antena.

2. Interaksi antara balok dan benda

Ketika pancaran sinar radar mengenai permukaan suatu benda, sebagian energi pancaran tersebut akan dipantulkan kembali. Energi yang dipantulkan bergantung pada bahan, bentuk dan karakteristik permukaan benda.

3. Deteksi waktu gelombang pantulan

Penerima mencatat perbedaan waktu dari transmisi berkas hingga penerimaan berkas pantulan. Perbedaan waktu ini dikalikan dengan kecepatan cahaya untuk mendapatkan jarak antara pancaran radar dan objek sasaran.

4. Hitung level material

Berdasarkan waktu pantulan gelombang, radar level meter menghitung jarak ke objek target, yaitu level material. Melalui pengolahan data, jarak diubah menjadi nilai level material sebenarnya.

5. Menampilkan hasil keluaran

Sensor level radar biasanya dilengkapi dengan modul tampilan atau antarmuka komunikasi untuk menampilkan atau mengeluarkan nilai ketinggian level untuk dibaca pengguna dan diproses lebih lanjut.





1. Produksi industri

Dalam industri kimia, minyak bumi, pengolahan makanan, dan industri lainnya, sensor level radar sering digunakan untuk memantau level cairan atau padatan dalam wadah seperti tangki penyimpanan dan tangki, membantu mencapai pengelolaan material dan pengendalian produksi yang akurat.

2. Pemantauan lingkungan

Sensor ketinggian radar dapat digunakan untuk memantau ketinggian air di waduk dan sungai serta ketinggian lumpur di instalasi pengolahan limbah, memberikan dukungan data untuk pemantauan dan pengelolaan lingkungan.

3. Luar Angkasa

Dalam sistem bahan bakar pesawat terbang, roket, dan kendaraan luar angkasa lainnya, sensor level radar digunakan untuk memantau jumlah sisa dan konsumsi bahan bakar secara real time. Di fasilitas darat di pangkalan dirgantara, ini digunakan untuk memantau penyimpanan bahan cair dan padat, seperti bahan kimia, pelumas, dan minyak tanah penerbangan.

4. Teknik Kelautan

Dalam teknik kelautan, sensor level radar dapat digunakan untuk mengukur kondisi pemuatan kargo di ruang kargo kapal dan level peralatan penyimpanan cairan di anjungan lepas pantai.

5. Konstruksi perkotaan

Sensor level radar dapat digunakan untuk memantau level material cair atau padat di fasilitas kota, seperti tempat sampah, tangki air, dll., yang membantu pengelolaan dan pemeliharaan perkotaan.





1- Presisi Tinggi: Dengan akurasi pengukuran yang sering kali mencapai tingkat milimeter atau sub-milimeter, alat ini menyediakan data yang andal untuk operasi penting.

2- Pengukuran Tanpa-Kontak: Meminimalkan risiko kontaminasi, terutama di industri seperti makanan, obat-obatan, dan produksi bahan kimia dengan kemurnian tinggi.

3- Kekokohan: Dibangun untuk tahan terhadap lingkungan yang keras, mulai dari suhu ekstrem di gurun hingga atmosfer korosif di kawasan industri.

4- Jarak Jauh: Dapat menempuh jarak yang cukup jauh, sehingga cocok untuk tangki penyimpanan besar dan reservoir dalam.

5- Pemasangan dan Perawatan yang Mudah: Banyak model dilengkapi dengan kit pemasangan yang mudah digunakan dan memerlukan perawatan minimal, sehingga mengurangi waktu henti.

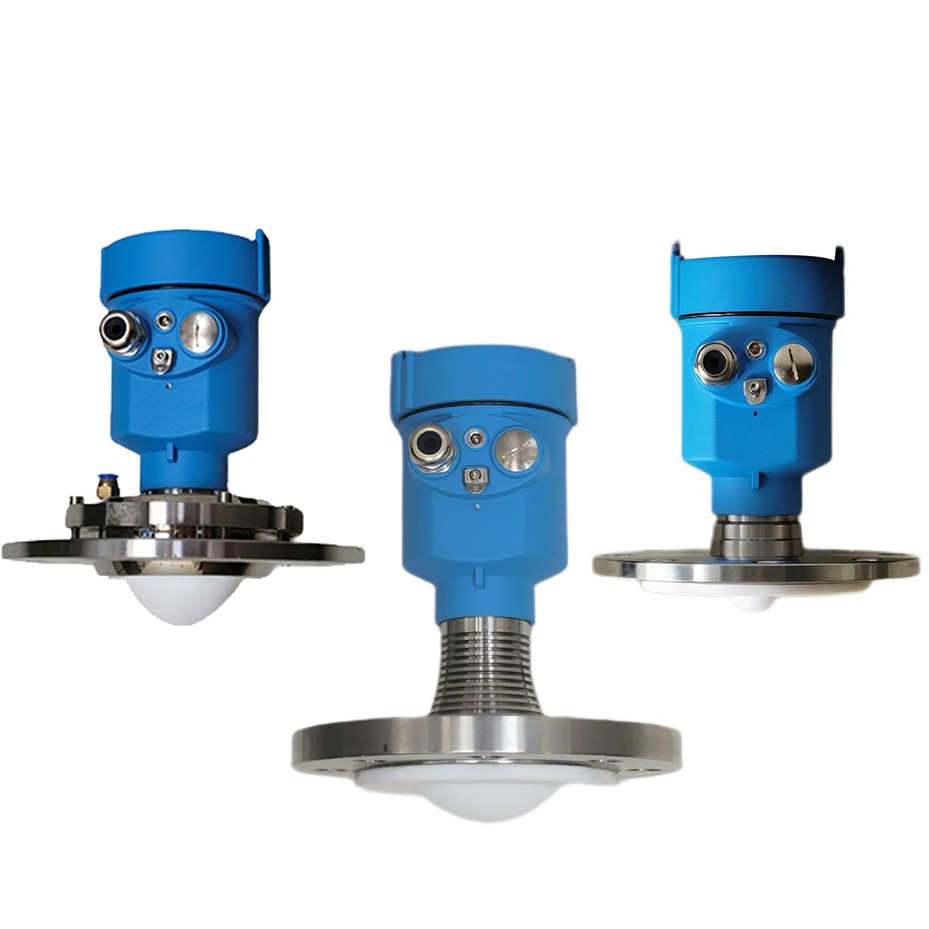

Sensor tingkat radar Ziasiot menggunakan teknologi frekuensi-gelombang kontinu termodulasi (FMCW). Antena memancarkan sinyal radar termodulasi-frekuensi frekuensi-tinggi, dan frekuensi sinyal radar meningkat secara linier. Sinyal radar yang ditransmisikan dipantulkan oleh media yang diukur dan diterima oleh antena yang sama. Pada saat yang sama, perbedaan frekuensi antara frekuensi sinyal yang ditransmisikan dan frekuensi sinyal yang diterima sebanding dengan jarak yang diukur. Sinyal perbedaan frekuensi yang dikumpulkan dikenai transformasi Fourier cepat (FFT) untuk mendapatkan spektrum gema yang dipantulkan, dan jarak target yang akan diukur dihitung berdasarkan hal ini.
